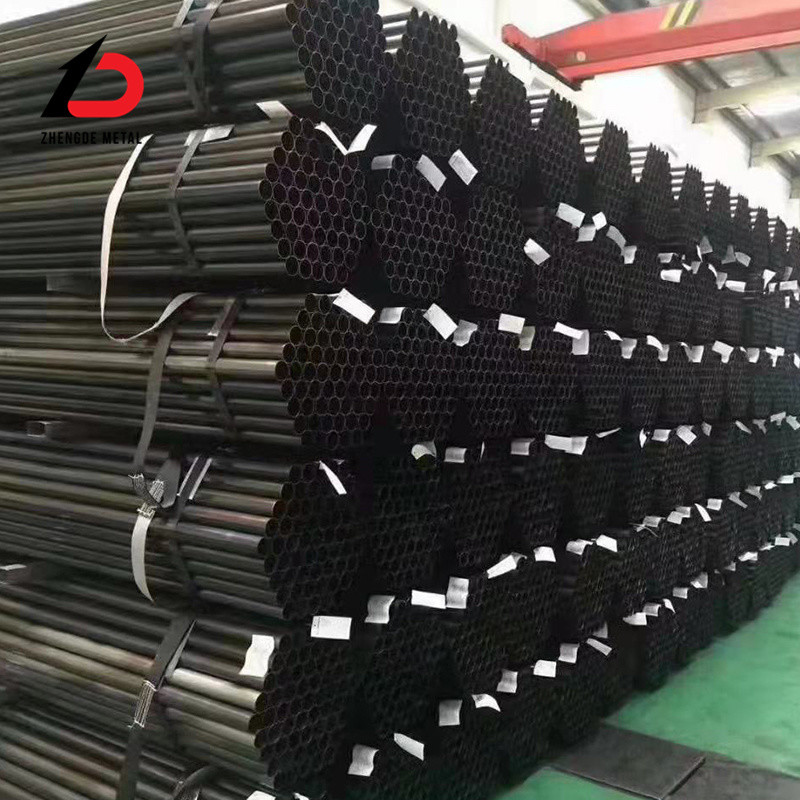

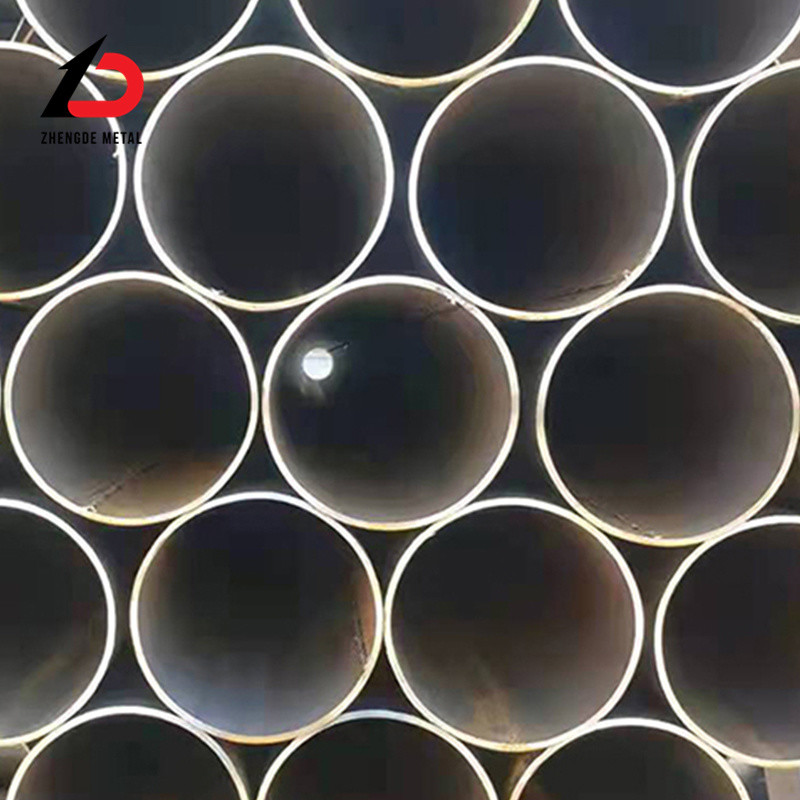

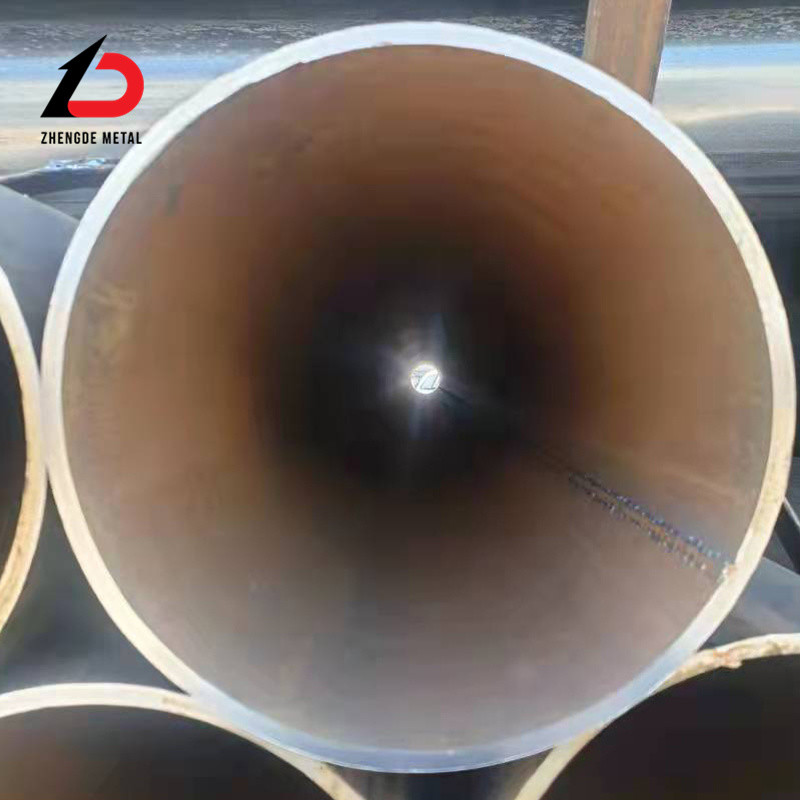

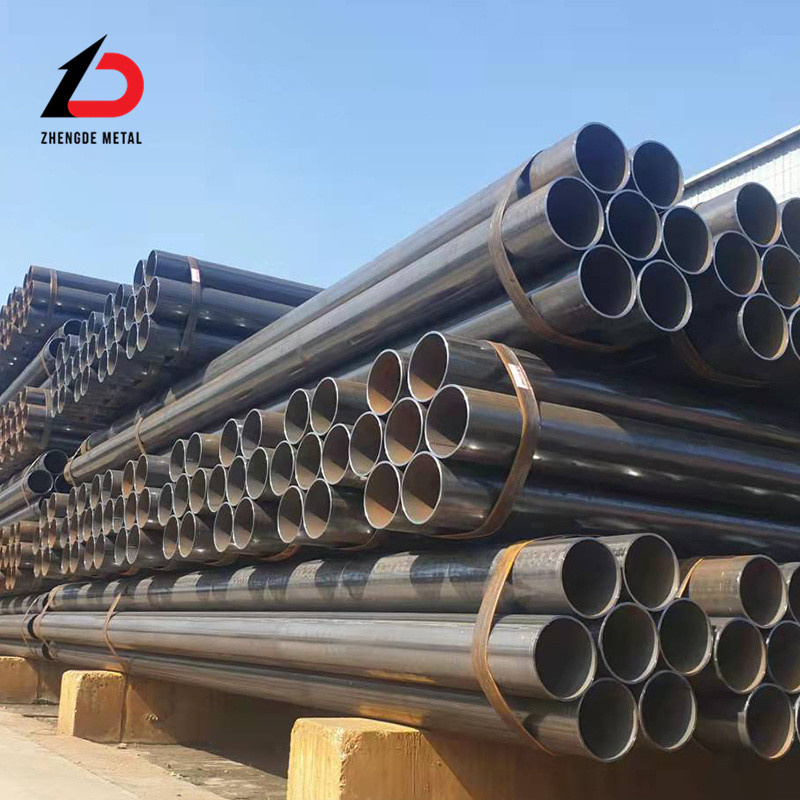

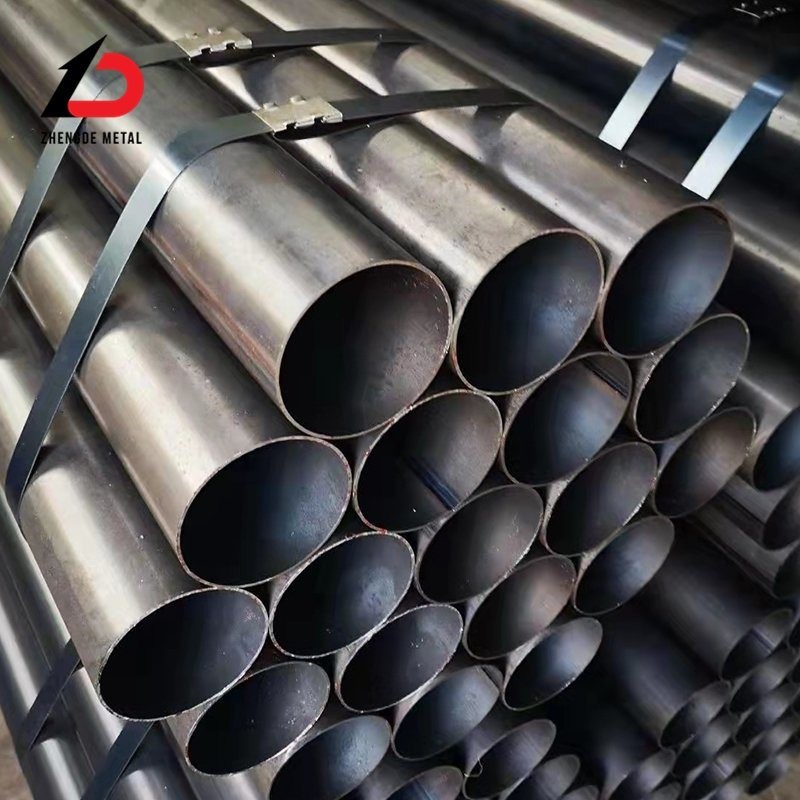

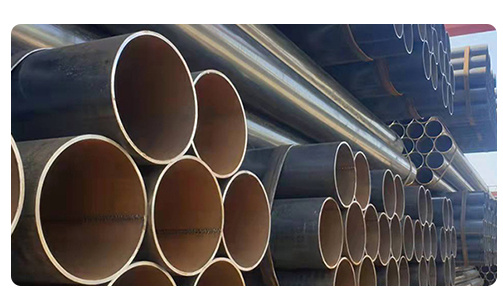

O tubo de aço soldado, também chamado de tubo soldado, é um tubo de aço feito de placas ou tiras de aço que são soldadas após serem enroladas e formadas.O processo de produção de tubos de aço soldados é simples, a eficiência de produção é elevada, existem muitas variedades e especificações, e o investimento no equipamento é baixo, mas a resistência geral é inferior à dos tubos de aço sem costura.
Descrição do produto
Desde a década de 1930, com o rápido desenvolvimento da produção contínua de laminagem de aço em tiras de alta qualidade e o avanço da tecnologia de solda e inspecção,A qualidade das soldas foi continuamente melhorada, e as variedades e especificações de tubos de aço soldados têm vindo a aumentar dia a dia, e eles substituíram tubos de aço não tecidos em mais e mais campos.Os tubos de aço soldados são divididos em tubos soldados de costura reta e tubos soldados em espiral de acordo com a forma da soldaClassificação por método de produção: Classificação do processo - tubos soldados por arco, tubos soldados por resistência, tubos soldados por gás (de alta frequência, de baixa frequência), tubos soldados por forno.
Os tubos soldados de diâmetro menor usam solda de costura reta, enquanto os tubos soldados de diâmetro grande usam principalmente solda em espiral; de acordo com a forma da extremidade do tubo de aço,É dividido em tubos redondos soldados e de forma especial (quadrado, retangulares, etc.) tubos soldados; de acordo com diferentes materiais e utilizações, é dividido em fluidos de mineração Tubos de aço soldados para transporte,Tubos de aço galvanizados e soldados para transporte de fluidos de baixa pressão, tubos de aço soldados elétricos para rolos transportadores por correia, etc. De acordo com a tabela de especificações e dimensões da norma nacional vigente, ordenados por diâmetro exterior* espessura da parede, de pequeno a grande.
Normas de produtos
Os materiais comuns para tubos soldados são: Q235A, Q235C, Q235B, 16Mn, 20#, Q345, L245, L290, X42, X46, X60, X80, 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb, etc.
Os espaços em branco utilizados em tubos de aço soldados são chapas ou tiras de aço.Tubos e tubos de soldagem por arco automáticoDevido às suas diferentes formas de soldadura, são divididos em dois tipos: tubos de soldadura de costura reta e tubos de soldadura em espiral.São divididos em tubos redondos e soldados e de forma especial (quadrado)Os tubos soldados são divididos nas seguintes variedades devido aos seus diferentes materiais e utilizações:
GB/T3091-2008 (tubo de aço soldado para transporte de fluidos de baixa pressão): utilizado principalmente para transporte de água, gás, ar, petróleo,Tubos de aquecimento de água quente ou de vapor e de outros fluidos de baixa pressão e outros tubosO seu material representativo é o aço Q235A.
GB/T14291-2006 (tubo de aço soldado para transporte de fluidos de mineração): Usado principalmente para tubos de aço soldados de costura reta para pressão de ar de mina, drenagem e descarga de gás do poço.Os seus materiais representativos são o aço Q235A e B.
GB/T12770-2002 (tubos de aço soldados de aço inoxidável para estruturas mecânicas): utilizados principalmente para máquinas, automóveis, bicicletas, móveis,Decoração de hotéis e restaurantes e outros componentes mecânicos e partes estruturaisOs seus materiais representativos incluem 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb, etc.
GB/T12771-1991 (tubo de aço soldado de aço inoxidável para transporte de fluidos): Usado principalmente para transporte de meios corrosivos de baixa pressão.0Cr18Ni11Nb, 0017Cr17Ni14Mo2, etc.
Além disso, tubos soldados de aço inoxidável para decoração (GB/T 18705-2002), tubos soldados de aço inoxidável para decoração de edifícios (JG/T 3030-1995),tubos de aço soldados para trocadores de calor (YB4103-2000).
Processo de produção
O processo de produção de tubos soldados de costura reta é simples, a eficiência de produção é alta, o custo é baixo e o desenvolvimento é rápido.A resistência dos tubos soldados em espiral é geralmente superior à dos tubos soldados com costura retaOs tubos soldados com diâmetros maiores podem ser produzidos a partir de billetes mais estreitos, e os tubos soldados com diâmetros diferentes também podem ser produzidos a partir de billetes da mesma largura.em comparação com tubos de costura reta do mesmo comprimento, o comprimento da soldagem é aumentado em 30~100%, e a velocidade de produção é menor.
Os tubos soldados de grande diâmetro ou mais grossos são geralmente fabricados diretamente a partir de pedaços de aço, enquanto os tubos soldados pequenos e os tubos soldados de parede fina só precisam ser soltos diretamente através de tiras de aço.Depois, simplesmente, poli-lo e escove-o..
Suplemento: O tubo soldado é soldado com tira de aço, de modo que seu estado original não é tão elevado quanto o tubo sem costura.

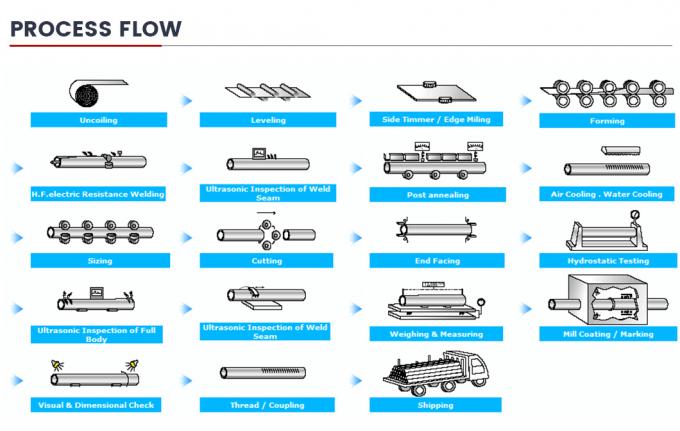

Fluxo do processo de tubulação soldada
Raw material uncoiling - flattening - end shearing and welding - looper - forming - welding - internal and external weld bead removal - pre-correction - induction heat treatment - sizing and straightening - eddy current testing - cutting off - hydraulic inspection - pickling - final inspection (Strictly controlled)-packaging-shipping.
Características
O processo de produção de tubos soldados de costura reta é simples, a eficiência de produção é alta, o custo é baixo e o desenvolvimento é rápido.A resistência dos tubos soldados em espiral é geralmente superior à dos tubos soldados com costura retaOs tubos soldados com diâmetros maiores podem ser produzidos a partir de billetes mais estreitos, e os tubos soldados com diâmetros diferentes também podem ser produzidos a partir de billetes da mesma largura.em comparação com tubos de costura reta do mesmo comprimento, o comprimento da soldagem é aumentado em 30~100%, e a velocidade de produção é menor.
Área de aplicação
Os produtos são amplamente utilizados em projetos de abastecimento de água, indústria petroquímica, indústria química, indústria de energia elétrica, irrigação agrícola e construção urbana.São um dos vinte produtos-chave desenvolvidos no meu país..
Para o transporte de líquidos: abastecimento de água e drenagem; para o transporte de gás: gás de carvão, vapor, gás de petróleo liquefeito.
Para fins estruturais: tubulações, pontes; tubulações para docas, estradas, estruturas de edifícios, etc. [1]
Categoria Editor Transmissão
Classificados por utilização
Divide-se ainda em tubos soldados gerais, tubos soldados galvanizados, tubos soldados soprados com oxigénio, caixas de arame, tubos soldados métricos, tubos de rolos, tubos de bomba de poço profundo, tubos automotivos,tubos de transformadores, tubos soldados de parede fina, tubos soldados de forma especial, tubos de andaimes e tubos soldados em espiral.
Tubo soldado geral: Tubo soldado geral é usado para transportar fluido de baixa pressão. Feito de aço Q195A, Q215A, Q235A. Também pode ser feito de outros aços leves que são facilmente soldáveis.Os tubos de aço estão sujeitos a pressão hidráulicaA duração de entrega é geralmente de 4 a 10 m.e a entrega de comprimento fixo (ou comprimentos múltiplos) é frequentemente necessáriaAs especificações dos tubos soldados são expressas em diâmetro nominal (milímetros ou polegadas). O diâmetro nominal é diferente do diâmetro real.Há dois tipos de tubos soldados.: tubos de aço comuns e tubos de aço espessados.
Tubo de aço galvanizado: para melhorar a resistência à corrosão dos tubos de aço, os tubos de aço gerais (tubos pretos) são galvanizados.Galvanização a quente e electro-galvanizaçãoA galvanização a quente tem uma espessa camada de zinco e a electro-galvanização tem um baixo custo.
Tubo soltado de sopro de oxigênio: usado como tubo de sopro de oxigênio para a fabricação de aço. Geralmente, é usado um tubo de aço soltado de pequeno diâmetro, com oito especificações que variam de 3/8 de polegada a 2 polegadas.,15, 20 ou Q195-Q235 tiras de aço.
Encosto de fio: é um tubo de aço soldado elétrico de aço carbono comum. É usado em concreto e vários projetos de distribuição de energia estrutural.A mangueira de fio tem uma parede fina e é usada principalmente após ser revestida ou galvanizada, exigindo um ensaio de flexão a frio.
Tubos soldados métricos: as especificações são utilizadas sob a forma de tubos sem costura, tubos de aço soldados expressos em diâmetro exterior * espessura da parede em mm,com soldagem em zona tropical ou fria, de aço carbono comumOs tubos soldados métricos são divididos em tubos de uso geral e de parede fina.São geralmente utilizadas como peças estruturaisOs tubos de parede fina são utilizados para produzir móveis, lâmpadas, etc. Deve ser assegurado o ensaio de resistência e de curvatura do tubo de aço.
Tubos de rolos: utilizados para tubos de aço soldados elétricos, geralmente feitos de aço Q215, Q235A, B e aço 20, com um diâmetro de 63,5-219,0 mm.Existem certos requisitos para a curvatura do tuboGeralmente, são realizados testes de pressão de água e de aplanamento.
Tubos de transformadores: utilizados para a fabricação de tubos de radiadores de transformadores e outros trocadores de calor.Os tubos de aço são fornecidos em comprimentos fixos ou múltiplos, e existem certos requisitos para a curvatura dos tubos de aço.

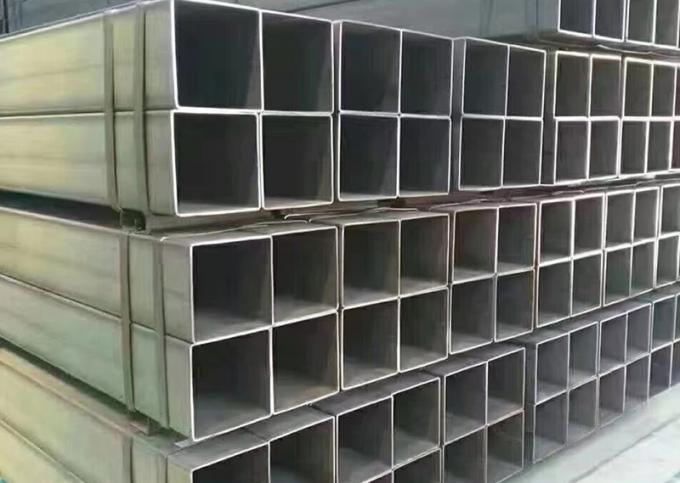

Tubos de forma especial: tubos quadrados, tubos retangulares, tubos em forma de chapéu, tubos ocos de aço de borracha para portas e janelas, soldados a partir de aço estrutural de carbono comum e de listas de aço 16Mn e outras listas.São utilizados principalmente como componentes de máquinas agrícolas, janelas e portas de aço, etc.
Tubos de parede fina soldados eletricamente: utilizados principalmente na fabricação de móveis, brinquedos, lâmpadas, etc. Nos últimos anos, os tubos de parede fina feitos de tiras de aço inoxidável têm sido amplamente utilizados em móveis de luxo,decorações, cercas, etc.

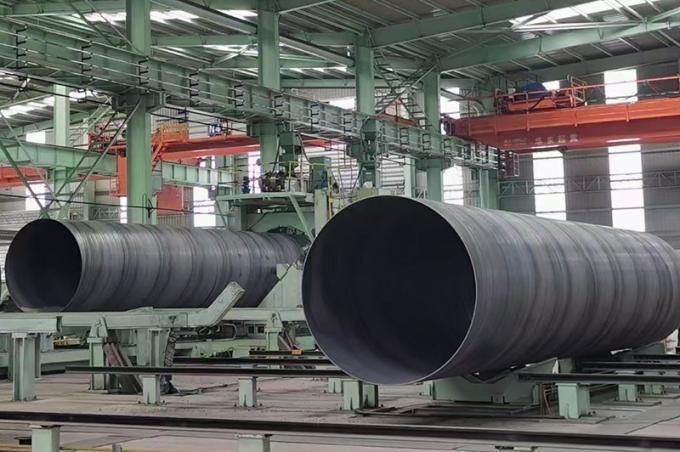

Tubo soldado em espiral: É fabricado laminando faixas de aço estrutural de baixo teor de carbono ou de aço estrutural de baixa liga em tubos em branco a um certo ângulo em espiral (chamado ângulo de formação),e depois soldar as juntas do tuboOs tubos de aço laminados em espiral são usados principalmente para oleodutos de transmissão de petróleo e gás natural.e as suas especificações são expressas em diâmetro exterior * espessura da paredeOs tubos soldados em espiral são de uma ou duas faces.resistência à tração e desempenho de dobra a frio da solda cumprem os regulamentos.
Classificação por método de produção
(1) De acordo com o processo - tubo soldado por arco, tubo soldado por resistência (alta frequência, baixa frequência), tubo soldado a gás, tubo soldado a forno.
(2) De acordo com a camada de solda - tubo soldado em linha reta, tubo soldado em espiral.
Classificação por secção transversal
(1) Tubos de aço simples de secção transversal - tubos de aço redondos, tubos de aço quadrados, tubos de aço ovais, tubos de aço triangulares, tubos de aço hexagonais, tubos de aço rombo, tubos de aço octogonais,Tubos de aço semicirculares, e outros.
(2) Tubos de aço de secção transversal complexa - tubos de aço hexagonais desiguais, tubos de aço em forma de flor de ameixa de cinco pétalas, tubos de aço duplamente convexos, tubos de aço duplamente côncavos, tubos de aço em forma de melão,Tubos de aço cônicos, tubos de aço ondulado, tubos de aço de caixa de relógio e outros.
Classificados por espessura da parede

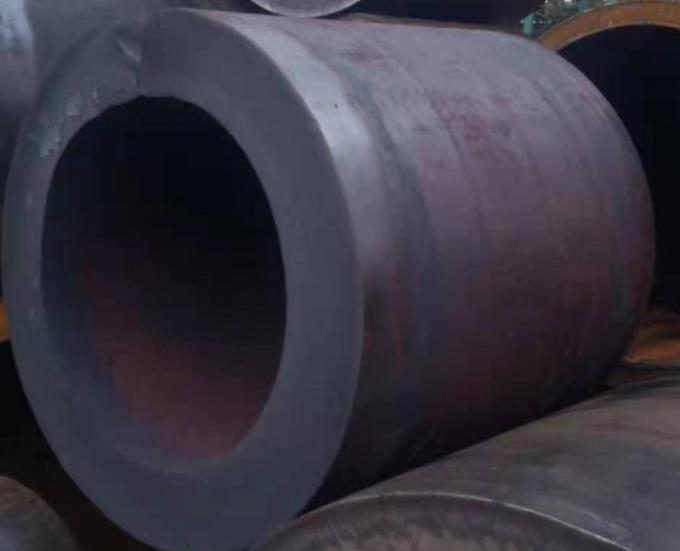

Tubos de aço de parede fina, tubos de aço de parede espessa.
Classificação por forma do extremo
Divididos em tubos soldados redondos e tubos soldados de forma especial (quadrados, planos, etc.).
Suplemento de classificação
1. Ordinary carbon steel wire casing (GB/T3640-88) is a steel pipe used to protect wires in electrical installation projects such as industrial and civil buildings and installation of machinery and equipment.
2. Tubo de aço soldado elétrico de costura reta (YB242-63) é um tubo de aço com a costura de solda e o tubo de aço longitudinalmente paralelos.Tubos de parede fina soldados elétricos, tubos de óleo de refrigeração de transformadores, etc.
3O tubo de aço soldado por arco submerso em espiral (SY5036-83) para o transporte de fluidos sob pressão é feito de bobinas de tiras de aço laminadas a quente como tubos em branco, formados em espiral a temperatura constante,com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Os tubos de aço têm uma forte capacidade de suporte de pressão e bom desempenho de soldagem.Foram submetidos a várias inspecções e testes científicos rigorosos e são seguros e fiáveis para utilização.O tubo de aço tem um diâmetro grande, alta eficiência de transporte e pode economizar investimento na colocação de tubulações.
4. O tubo de aço soldado de alta frequência de costura espiral (SY5038-83) para transporte de fluidos sob pressão é feito de bobinas de tiras de aço laminadas a quente como tubos em branco, formados em espiral a temperatura constante,com um diâmetro superior a 50 mm,. É usado para o transporte de fluido de suporte de pressão. tubo de aço soldado de alta frequência de costura espiral. tubos de aço têm forte capacidade de suporte de pressão, boa plasticidade,e são fáceis de soldar e processarApós várias inspecções e testes rigorosos e científicos, são seguros e confiáveis de usar.e pode poupar investimentos na colocação de gasodutosUtilizado principalmente para a colocação de gasodutos que transportam petróleo, gás natural, etc.
5. Geralmente, os tubos de aço soldados por arco submerso de costura em espiral para transporte de fluidos de baixa pressão (SY/T5037-2000) são feitos de bobinas de tiras de aço laminadas a quente como tubos em branco,que são frequentemente aquecidos e formados em espiralOs tubos de aço soldados por arco submerso são utilizados para o transporte de fluidos gerais de baixa pressão, como água, gás,Ar e vapor.
6O tubo de aço soldado de alta frequência de costura em espiral (SY5039-83) para transporte geral de fluidos a baixa pressão é feito de bobinas de tiras de aço laminadas a quente como tubos em branco,Formado em espiral a temperatura constanteO tubo de aço de alta frequência é soldado por soldagem de volta de alta frequência, e é usado para transporte geral de fluidos de baixa pressão.
7O tubo de aço soldado em espiral para pilares (SY5040-83) é constituído por bobinas de tiras de aço laminadas a quente, como tubos em branco, formados em espiral a temperatura constante,com um diâmetro superior a 50 mm,É utilizado para estruturas de construção civil e docas. , pontes e outros pilares de fundação.

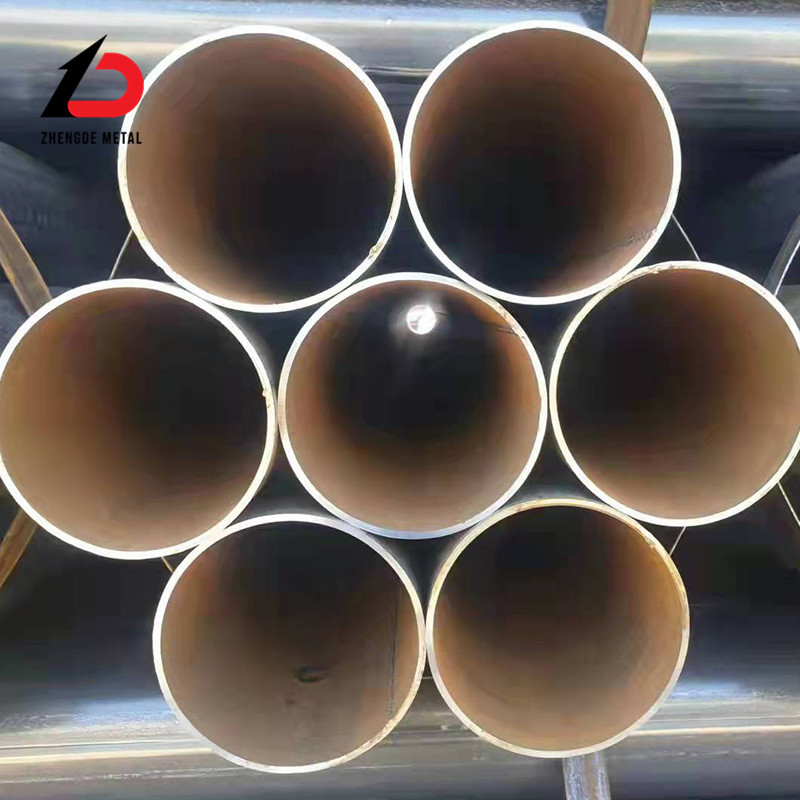

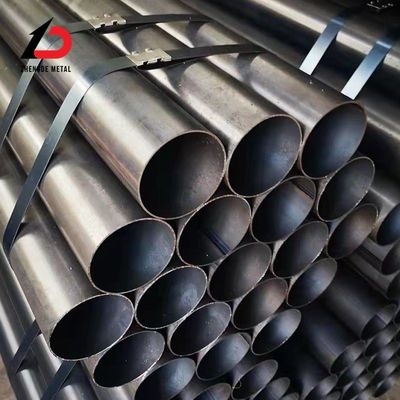

O tubo de aço soldado de Zhengde, também conhecido como tubo soldado, é um tubo de aço fabricado por soldar placas ou tiras de aço após serem laminadas e formadas.Os tubos de aço soldados são divididos em tubos soldados de costura reta e tubos soldados em espiral de acordo com a forma das soldas. Classificados por método de produção: tubos soldados por arco, tubos soldados por resistência, tubos soldados por gás (de alta frequência e de baixa frequência), tubos soldados por forno.O processo de produção de tubos soldados de costura reta é simplesA resistência dos tubos soldados em espiral é geralmente maior do que a dos tubos soldados de costura reta.Os canos estreitos podem ser usados para produzir tubos soldados de diâmetro maiorNo entanto, em comparação com os tubos de costura recta do mesmo comprimento, os tubos de costura recta são mais flexíveis e mais flexíveis.o comprimento da solda aumenta em 30-100% e a velocidade de produção é menorOs produtos de bobina de parede espessa incluem: bobina grande, bobina de parede espessa de grande diâmetro, bobina de parede espessa de vários materiais, bobina de parede espessa laminada a quente, bobina de parede espessa laminada a frio, etc.
Todos os tubos soldados podem ser transformados em tubos soldados galvanizados, que podem ser encontrados através da consulta do produto na página inicial.
| DN | Tubos de aço soldados | Tubos de aço soldados (espessados) | Tubos de aço sem costura (rolhados a quente) | Tubos de aço soldados em espiral | ||||
| Pg≤1,0Mpa | Pg≤1,6Mpa | Pg≤2,5Mpa | Pg≤1,6Mpa | |||||
| D × ̇ | (Kg/m) | D × ̇ | (Kg/m) | D × ̇ | (Kg/m) | D × ̇ | (Kg/m) | |
| DN15 | 21.3*2.75 | 1.25 | 21.3*3.25 | 1.44 | - Não. | - Não. | - Não. | - Não. |
| DN20 | 26.8*2.75 | 1.63 | 26.8*3.5 | 2.01 | - Não. | - Não. | - Não. | - Não. |
| DN25 | 33.5*3.25 | 2.42 | 33.5*4 | 2.91 | 32 vezes 3.5 | 2.46 | - Não. | - Não. |
| DN32 | 42.3*3.25 | 3.13 | 42.3*4 | 3.77 | 38 vezes 3.5 | 2.98 | - Não. | - Não. |
| DN40 | 48 vezes 3.5 | 3.84 | 48 vezes 4.25 | 4.58 | Quarenta e cinco vezes três.5 | 3.58 | - Não. | - Não. |
| DN50 | 60 vezes 3.5 | 4.88 | 60 vezes 4.5 | 6.16 | 57 vezes 3.5 | 4.62 | - Não. | - Não. |
| DN65 | 75.5*3.75 | 6.64 | 75.5 vezes 4.5 | 7.88 | 73*4 | 6.81 | - Não. | - Não. |
| DN80 | 88.5*4 | 8.34 | 88.5 vezes 4.75 | 9.81 | 89*4 | 8.38 | - Não. | - Não. |
| DN100 | 114*4 | 10.85 | 114*5 | 13.44 | 108*4 | 10.26 | - Não. | - Não. |
| DN125 | 140 vezes 4.5 | 15.04 | 140 vezes 4.5 | 18.24 | 133*4 | 12.72 | - Não. | - Não. |
| DN 150 | 165 vezes 4.5 | 17.81 | 165 vezes 5.5 | 21.63 | 159 vezes 4.5 | 17.14 | 168*5 | 20.1 |
| DN200 | - Não. | - Não. | - Não. | - Não. | 219*6 | 31.52 | 219*5 | 31.52 |
| DN250 | - Não. | - Não. | - Não. | - Não. | 273*8 | 52.28 | 273*7 | 45.92 |
| DN300 | - Não. | - Não. | - Não. | - Não. | 325*8 | 62.54 | 325*7 | 54.9 |
| DN350 | - Não. | - Não. | - Não. | - Não. | 377*9 | 81.67 | 377*7 | 63.87 |
| DN400 | - Não. | - Não. | - Não. | - Não. | 426*9 | 92.55 | 426*7 | 72.33 |
| DN450 | - Não. | - Não. | - Não. | - Não. | 480*9 | 104.53 | 478*7 | 81.31 |
| DN500 | - Não. | - Não. | - Não. | - Não. | 530*9 | 115.62 | 529*7 | 90.11 |
| DN600 | - Não. | - Não. | - Não. | - Não. | 630*9 | 137.82 | 630*7 | 107.5 |
Qualidade em primeiro lugar: produção e inspecção em estrita conformidade com as normas de produção;
Vantagem de preço: descontos baseados nos preços reais de mercado;
Segurança da transacção: não haverá perda de fundos dos clientes;
Garantia pós-venda: o problema do cliente é o nosso problema;
Cooperação a longo prazo: garantia de qualidade, vantagem de preço, serviço sincero pode durar muito tempo.

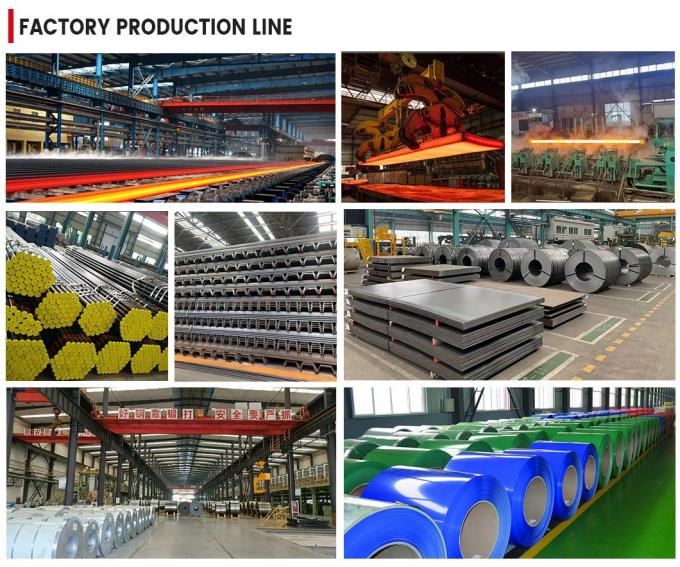

Shandong Zhengde Metal Manufacturing Co., Ltd.É uma empresa de produção e venda que integra bobinas de aço laminadas a quente, bobinas de aço laminadas a frio, bobinas de aço galvanizadas, bobinas de aço revestidas de cor, aço de secção, tubos de aço, fios de aço, malhas metálicas,aço inoxidável, de alumínio, cobre e outros produtos metálicos integradas grandes empresas. Formaram-se cinco bases de produção e vendas em Binzhou, Liaocheng, Wuxi, Tianjin, Jinan e Tai'an,com mais de 100 linhas de produção, 4 laboratórios reconhecidos nacionalmente, 2 centros de engenharia técnica e 5 centros de tecnologia empresarial. Os produtos são exportados para mais de 50 países e regiões, como a América do Norte,América do Sul, Europa, África, Oceania, Médio Oriente e Sudeste Asiático.
