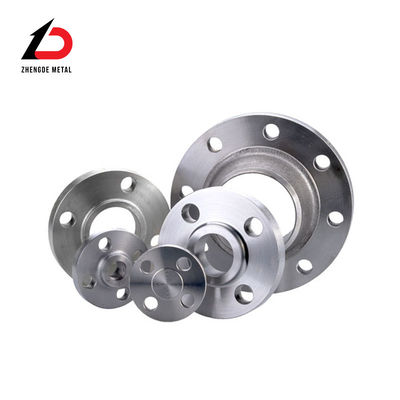

Zhengde Classificação das flanges
1Dividir o aço carbono, o aço fundido, o aço ligado, o aço inoxidável, o cobre, a liga de alumínio por material

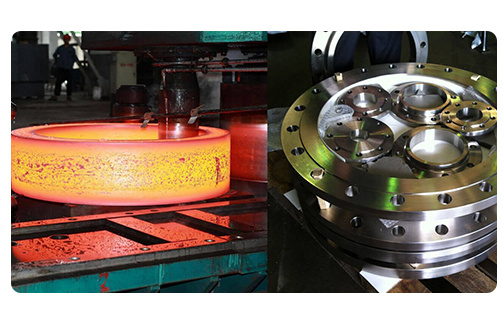

2De acordo com o método de produção, pode ser dividido em flanges forjadas, flanges fundidas, flanges soldadas, etc.
3De acordo com os padrões de fabrico, pode ser dividido em padrões nacionais (padrões do Ministério da Indústria Química, padrões de petróleo, padrões de energia elétrica), padrões americanos (ASTM),Normas alemãs (DIN), padrões japoneses (JB), etc.
Sistema padrão nacional do meu país para tubos de aço GB
1Pressão nominal da flange: 0,25Mpa-42,0Mpa
Série 1: PN1.0PN1.6, PN2.0PN5.0, PN10.0, PN15.0, PN25.0, PN42
Série 2: PN0.25, PN0.6, PN2.5, PN4.0

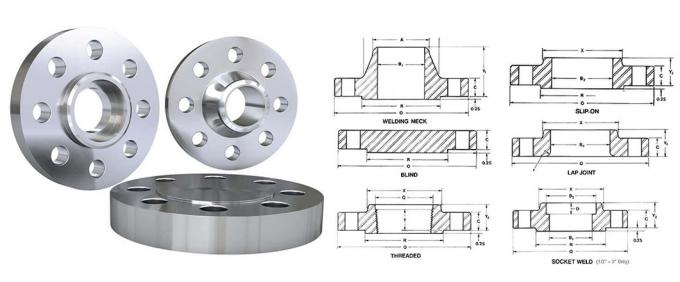

2. Forma estrutural da flange:

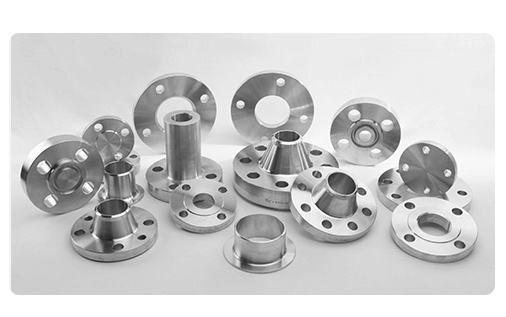

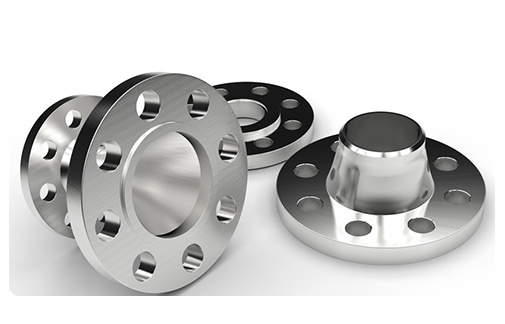

a. Flange de soldadura plana PL;b. Pescoço de soldadura plana SO;c. Flange de soldadura de traseira WN;d. Flange de soldadura de tomada SW;e. Flange solta PJ/SEf. Tubos globais IF;g. Flange roscado Th;h. Cobertura da flange BL,Cobertura da flange de revestimento BL(S.
3Tipos de superfícies de vedação das flanges: FF plana, RF elevada, FM côncava, MF convexa, TG de língua e de ranhura, RJ de ligação de anel
Aplicação de flange
Flange de aço de soldagem por extrusão: utilizado para soldagem por extrusão de flanges e tubos.flexão repetida e flutuações de temperaturaA flange de soldadura de traseira com uma pressão nominal de 0,25-2,5 Mpa adota uma superfície de vedação côncava e convexa.

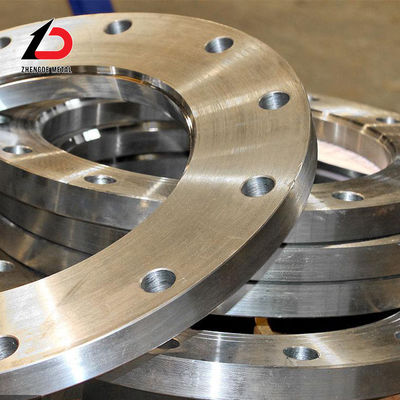

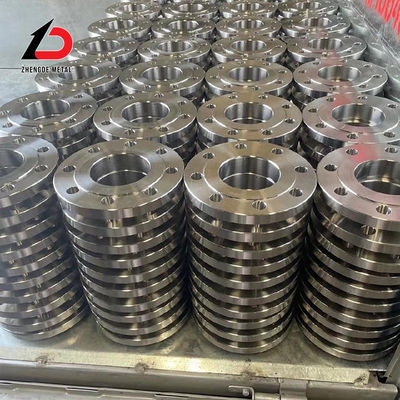

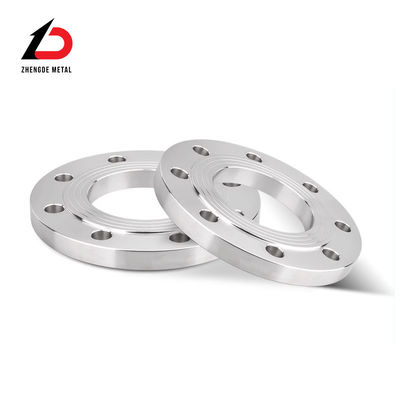

Flange de aço soldado plano: adequado para ligações de tubos de aço carbono com pressão nominal não superior a 2,5 Mpa. A superfície de vedação da flange de soldadura plana pode ser dividida em três tipos: tipo liso,Tipo côncavo e convexo e tipo de língua e ranhuraA flange de soldagem lisa e plana tem o maior volume de aplicação e é utilizada principalmente quando as condições do meio são relativamente amenas.como ar comprimido não purificado a baixa pressão e água circulante a baixa pressãoA sua vantagem é que é relativamente barata.
Flanca de soldagem de tomada: comumente utilizada em tubulações com PN≤10,0Mpa, DN≤40;
Flange solta: A flange solta é comumente conhecida como flange de loop, dividida em flange de loop de anel de soldagem, flange de loop flangado e flange de loop de soldagem de traseiro.É frequentemente utilizado em situações em que a temperatura e a pressão do meio não são elevadas, mas o meio é altamente corrosivosQuando o meio é altamente corrosivo, a parte da flange que entra em contacto com o meio (o mamilo flangeado) é feita de materiais resistentes à corrosão de alta qualidade, como o aço inoxidável,com um comprimento superior a 30 mm,. para obter a vedação;
Flange integral: A flange é muitas vezes integrada com equipamentos, tubulações, válvulas, etc. Este tipo é comumente usado em equipamentos e válvulas.
Qualidade em primeiro lugar: produção e inspecção em estrita conformidade com as normas de produção;
Vantagem de preço: descontos baseados nos preços reais de mercado;
Segurança da transacção: não haverá perda de fundos dos clientes;
Garantia pós-venda: o problema do cliente é o nosso problema;
Cooperação a longo prazo: garantia de qualidade, vantagem de preço, serviço sincero pode durar muito tempo.

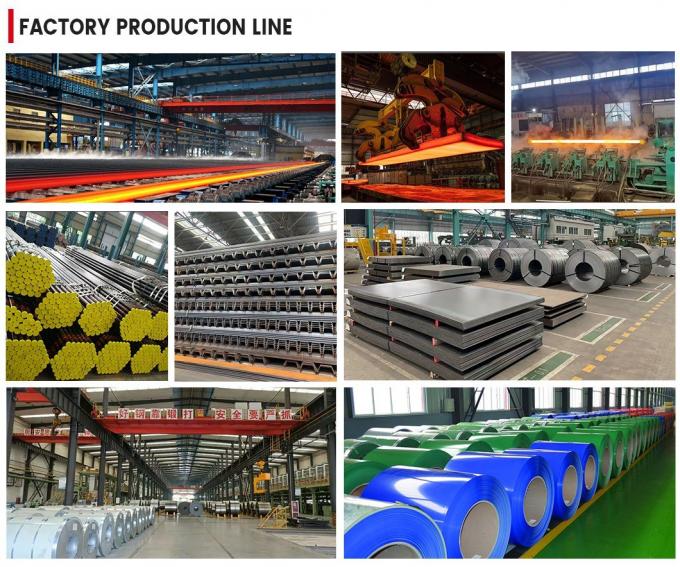

Shandong Zhengde Metal Manufacturing Co., Ltd.É uma empresa de produção e venda que integra bobinas de aço laminadas a quente, bobinas de aço laminadas a frio, bobinas de aço galvanizadas, bobinas de aço revestidas de cor, aço de secção, tubos de aço, fios de aço, malhas metálicas,aço inoxidável, de alumínio, cobre e outros produtos metálicos integradas grandes empresas. Formaram-se cinco bases de produção e vendas em Binzhou, Liaocheng, Wuxi, Tianjin, Jinan e Tai'an,com mais de 100 linhas de produção, 4 laboratórios reconhecidos nacionalmente, 2 centros de engenharia técnica e 5 centros de tecnologia empresarial. Os produtos são exportados para mais de 50 países e regiões, como a América do Norte,América do Sul, Europa, África, Oceania, Médio Oriente e Sudeste Asiático.
